ما هي الأنابيب؟ كل شيء عن الأنابيب الصناعية
الأنابيب، أو نظام الأنابيب الصناعية، هو مجموعة من المكونات والمعدات الهندسية المستخدمة لنقل وتوزيع السوائل والتحكم فيها. يشمل هذا النظام الأنابيب والتجهيزات والصمامات وأجهزة القياس والهياكل الداعمة، ويلعب دورًا هامًا في التشغيل الآمن والمستقر والفعال للوحدات الصناعية. لا تقتصر أهمية الأنابيب على كونها البنية التحتية التقنية للعديد من الصناعات، مثل النفط والغاز والبتروكيماويات ومحطات الطاقة ومصانع التصنيع، بل يكتسب تصميمها وتنفيذها السليم أهمية خاصة من حيث السلامة والاقتصاد وكفاءة التشغيل.
في مختلف الصناعات، تُعدّ أنظمة الأنابيب الصناعية العمود الفقري لخطوط نقل السوائل، وتلعب دورًا رئيسيًا في النقل الآمن لمختلف السوائل والغازات والمركبات الكيميائية. يُعدّ التصميم الدقيق والهندسي لهذا النظام بالغ الأهمية، ويجب أن يُنفّذه متخصصون ذوو خبرة وكفاءة. تشمل مكونات نظام الأنابيب الصناعي الأنابيب والوصلات والصمامات، وغيرها. في هذه المقالة، نهدف إلى شرح ماهية الأنابيب وكيفية تصميمها وتنفيذها. بالإضافة إلى ذلك، سنتناول مكوناتها وأنواع الأنظمة المستخدمة ومتطلبات التصميم ومجالات تطبيقها.
ماذا يقصد بعمليات الأنابيب؟
الأنابيب، أو الأنابيب الصناعية، هي مجموعة متكاملة ومصممة هندسيًا من الأنابيب والتجهيزات، تُستخدم لنقل وتوزيع وفصل وقياس وخلط وتفريغ والتحكم في مجموعة متنوعة من السوائل والمواد الصلبة التي يمكن نقلها عبر الأنابيب في مختلف الصناعات بدقة وأمان. تُستخدم هذه الأنظمة المتكاملة في مختلف الصناعات، وتلعب دورًا حيويًا في النقل الآمن لمختلف المواد المستخدمة فيها. في القسم التالي، سنقدم مكونات نظام الأنابيب الصناعي.

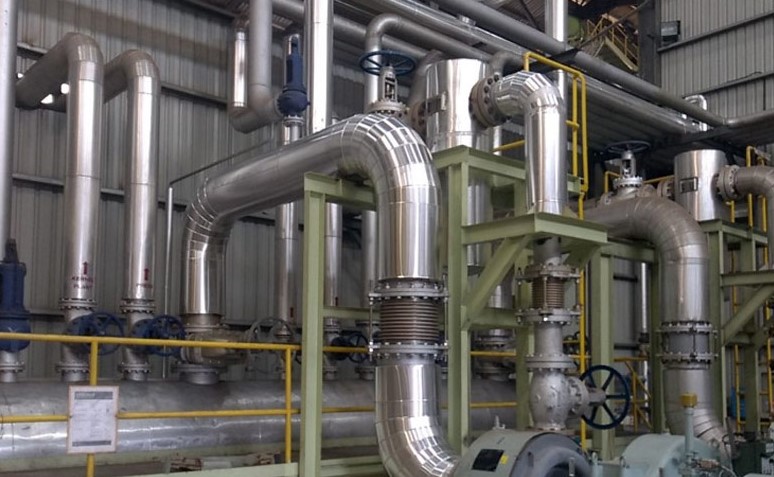

مقدمة عن مكونات الأنابيب
يتكون نظام الأنابيب الفعّال من عدة مكونات، يلعب كل منها دورًا هامًا في الأداء العام للنظام، ويضمن تكاملها وتوصيلها بشكل صحيح نقلًا آمنًا للمواد. المكونات الرئيسية التي تُكوّن نظام الأنابيب (الأنابيب الصناعية) هي:
- الأنابيب: تُعدّ الأنابيب، باعتبارها المكون الأساسي في نظام الأنابيب، مسؤولة عن توجيه السوائل ونقلها على طول مسارها. ويعتمد اختيار المواد، والقطر الاسمي، وسمك الجدار، وطريقة تصنيع الأنابيب بشكل مباشر على عوامل مثل نوع السائل المُمرّر، ومستوى الضغط، ودرجة حرارة تشغيل النظام، واعتبارات التآكل، والميزانية المخصصة للمشروع.
- التركيبات: تلعب التركيبات دورًا محوريًا في تدفق المواد عبر نظام الأنابيب. من بين التركيبات الأكثر شيوعًا في الأنابيب الصناعية:
- الكوع؛ لتغيير اتجاه التدفق
- مُخفِّض؛ لتغيير قطر الأنابيب
- على شكل حرف T أو على شكل أربعة اتجاهات؛ لإنشاء فروع في الأنابيب
- الأغطية: لسد الأنابيب
- وصلات وحواف؛ لتوصيل مكونات النظام المختلفة معًا
- و …
تُقسّم هذه الوصلات أيضًا إلى عدة فئات بناءً على آلية اتصالها. وبالتالي، يمكن القول:
تتضمن أنواع الاتصالات بناءً على آلية الاتصال ما يلي:
- المفاصل الملحومة؛ اتصال دائم ودائم
- الوصلات الملولبة؛ مناسبة للحالات التي يكون فيها الضغط منخفضًا وأقطار الأنابيب صغيرة.
- وصلات لحام المقبس؛ وصلة قوية وخالية من التسرب
- الصمامات: يجب أن تعرف الدور الرئيسي للصمامات في نظام الأنابيب! تعمل هذه الأنواع من الوصلات كعناصر تحكم في نظام الأنابيب، وهي مسؤولة عن تنظيم تدفق السوائل وإيقافه وتوصيله. أنواع الصمامات حسب وظيفتها في نظام الأنابيب الصناعي هي:
- صمامات أحادية الاتجاه لمنع التدفق العكسي
- صمامات تخفيض الضغط لتنظيم الضغط
- صمامات البوابة، لإغلاق وتوصيل تدفق العنصر بالكامل
- صمامات الكرة، للتحكم في التدفق عن طريق تدوير الكرة باستخدام ممر
- صمامات الفراشة لتنظيم التدفق باستخدام قرص دوار
- صمامات الكرة لتنظيم التدفق بدقة
- الدعامات والمثبتات: تتطلب أنظمة الأنابيب دعامات ومثبتات مناسبة نظرًا لوزن الأنابيب، والسوائل الموجودة بداخلها، والقوى الناتجة عن التمدد والانكماش الحراري. تتولى الدعامات والمثبتات مسؤولية الحفاظ على استقرار النظام، ومنع الاهتزازات والحركات غير المرغوبة، ودعم وزن الأنابيب والمعدات، وامتصاص الضغوط الحرارية. يُعد التصميم والاختيار الصحيح للدعامات والمثبتات أمرًا بالغ الأهمية لضمان عدم تلف الأنابيب والمعدات وسلامة النظام. تشمل أنواع الدعامات المختلفة المستخدمة في أنظمة الأنابيب ما يلي:
- دعامات صلبة
- دعامات الربيع
- المعلقات
- مخمدات الصدمات
ويتم استخدام كل منها بناءً على احتياجات النظام.
ما هي مبادئ تصميم نظام الأنابيب الصناعية؟
يتطلب تصميم نظام أنابيب فعال وآمن معرفةً هندسيةً وتخصصيةً وخبرةً، بالإضافة إلى مراعاة عوامل عديدة. في الواقع، يتطلب التصميم الدقيق والمبدئي لنظام أنابيب صناعي مراعاة عدة عوامل مهمة وجوهرية، منها:
- نوع السائل: يُعدّ الفهم الدقيق للخصائص الفيزيائية والكيميائية للسائل المُمرّر الخطوة الأولى والأهم في عملية تصميم نظام الأنابيب الصناعية، إذ تؤثر هذه الخصائص بشكل مباشر على اختيار المواد وأنواع الوصلات والصمامات واعتبارات السلامة. على سبيل المثال، يجب مراعاة عوامل مثل اللزوجة والكثافة والتآكل والسمية وقابلية الاشتعال وغيرها قبل تصميم النظام.
- الضغط ودرجة الحرارة: يعد تحديد الحد الأقصى لضغط التشغيل ودرجة حرارة النظام بدقة، بالإضافة إلى الضغوط المحتملة، أمرًا ضروريًا من أجل تحديد سمك الأنابيب وفئة التركيبات والصمامات بشكل صحيح، وضمان قوة النظام وسلامته. مسار الأنابيب: يعد التصميم الأمثل لمسار الأنابيب ذا أهمية كبيرة، مع الأخذ في الاعتبار موقع المعدات، والعقبات الموجودة، وسهولة الوصول للصيانة والإصلاح، وتقليل انخفاض الضغط بسبب طول المسار والانحناءات.
- المعايير واللوائح: إن الامتثال للمعايير الدولية والوطنية المتعلقة بالأنابيب (مثل سلسلة معايير EN وAPI وASTM وANSI وما إلى ذلك) بالإضافة إلى لوائح السلامة والبيئة أمر لا مفر منه لضمان التصميم الآمن والفعال والامتثال للمتطلبات القانونية. انخفاض الضغط: تعتبر الحسابات الدقيقة لانخفاض الضغط على طول مسار الأنابيب مهمة للاختيار الصحيح للمضخات والضواغط وضمان وصول السائل إلى نقاط الاستهلاك عند الضغط المناسب.
- حساب الإجهادات وتحليل المرونة: في الأنظمة ذات درجات الحرارة العالية والضغط العالي، من الضروري تحليل الإجهادات الناجمة عن التمدد والانكماش الحراري وتصميم النظام بطريقة يتم فيها التحكم في هذه الإجهادات بشكل صحيح ومنع تلف الأنابيب والمعدات.
- السلامة: من المهم بشكل خاص مراعاة اعتبارات السلامة في جميع مراحل التصميم، بما في ذلك اختيار المواد المقاومة للتآكل والتسرب، وتصميم أنظمة الإخلاء في حالات الطوارئ، ووضع صمامات الأمان بشكل مناسب، ومراعاة مسافات الأمان بين جميع المعدات.
- التكلفة: إن النظر في التكاليف الأولية لشراء المعدات وتركيبها، فضلاً عن تكاليف التشغيل والصيانة على مدى العمر الإنتاجي للنظام، تعد أيضًا عوامل مهمة في عملية تصميم نظام الأنابيب.
- سهولة الصيانة: يجب أن يكون التصميم بحيث يعمل النظام بأقل قدر من الفشل بمرور الوقت ويمكن إصلاحه وصيانته بسهولة في حالة وجود عيب.
- الاعتبارات البيئية: ينبغي أن يُراعى في التصميم مبادئ حماية البيئة. على سبيل المثال، ينبغي النظر في حلول لمنع تسرب المواد الخطرة، وتحسين استهلاك الطاقة، وما إلى ذلك.

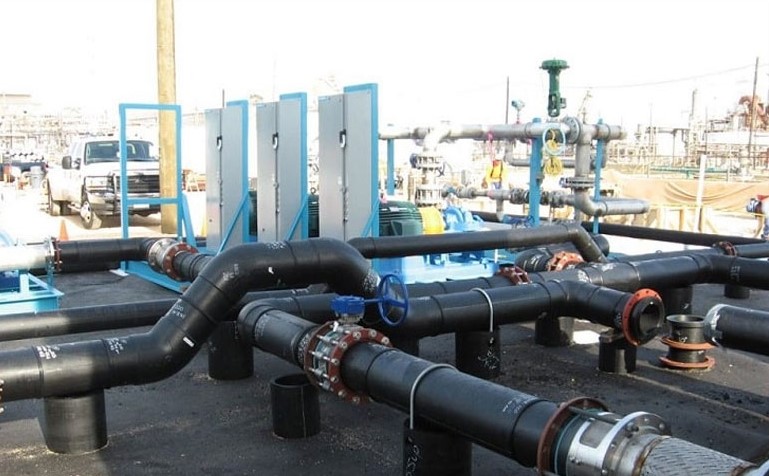

مقدمة عن أنواع أنظمة الأنابيب (الأنابيب الصناعية)
تُصمَّم وتُنفَّذ أنظمة الأنابيب في مختلف الصناعات لأغراض وتطبيقات متنوعة، ولكلٍّ منها بنيتها وخصائصها الخاصة، وذلك بناءً على نوع العملية وطبيعة السوائل وظروف التشغيل. ويُصمَّم نظام الأنابيب مع مراعاة المتطلبات الفنية واحتياطات السلامة، بما يُلبِّي الاحتياجات المعقدة للوحدات الصناعية في نقل المواد والسوائل وتوزيعها والتحكم فيها. ويُعَدُّ الفهم الدقيق لأنواع أنظمة الأنابيب الصناعية خطوةً أساسيةً في التصميم الفعال والتشغيل الأمثل للبنية التحتية الصناعية. وبناءً على ذلك، قمنا بإدراج أنواع الأنابيب وكيفية عمل كلٍّ منها واستخدامه.
- أنابيب العمليات: كما يوحي الاسم، يُستخدم هذا النوع من الأنابيب في وحدات العمليات، مثل مصافي النفط والغاز، والصناعات الكيميائية والبتروكيماوية، لنقل المواد الخام والمنتجات الوسيطة والنهائية بدرجات حرارة وضغوط مختلفة. وتُعدّ السلامة والموثوقية من أهم أولويات هذه الأنظمة.
- أنابيب محطات الطاقة: تُستخدم هذه الأنظمة في محطات الطاقة لنقل البخار عالي الحرارة والضغط إلى التوربينات، ومياه تغذية الغلايات، ومياه التبريد. يجب تصميم هذه الأنظمة لتحمل درجات حرارة وضغوطًا عالية جدًا.
- أنابيب البناء: ترتبط أنابيب البناء بمرافق المياه والصرف الصحي، وأنظمة التدفئة والتبريد، وأنظمة إطفاء الحرائق في المباني السكنية والتجارية والصناعية.
- أنابيب النقل: تُستخدم أنظمة أنابيب النقل لنقل المواد (مثل النفط الخام والغاز الطبيعي والمياه والمنتجات البتروكيماوية) لمسافات طويلة بين المدن والدول وحتى القارات. ويتطلب تصميم وإنشاء هذه الأنابيب الامتثال لمعايير محددة واعتبارات خاصة بالسلامة والبيئة.
- الأنابيب البحرية: تُستخدم أنظمة الأنابيب في السفن ومنصات النفط البحرية وغيرها من المنشآت البحرية لنقل الوقود والمياه العذبة ومياه البحر والنفط والمواد الكيميائية ومياه الصرف الصحي. يجب تصميم هذه الأنظمة لتتحمل الظروف البحرية القاسية.
- الأنابيب الصحية: في صناعات الأغذية والأدوية ومستحضرات التجميل، تُصمَّم وتُصنَّع أنظمة الأنابيب لنقل المواد الخام والمنتجات النهائية وفقًا لأعلى المعايير الصحية، ولمنع اختلاطها بأي ملوثات. ويُستخدم الفولاذ المقاوم للصدأ ذو السطح المُصمَّم خصيصًا في تصميم هذه الأنواع من الأنظمة.
بعد ذلك، سنناقش ونفحص أنواع الأنابيب المستخدمة في أنظمة الأنابيب.
ما هي أنواع الأنابيب المستخدمة في أنظمة الأنابيب؟
لا يؤثر اختيار نوع الأنابيب في تصميم أنظمة الأنابيب على أداء العمليات وسلامتها فحسب، بل يلعب أيضًا دورًا حاسمًا في الإنتاجية والمتانة وتكاليف التشغيل. وتؤثر عوامل عديدة، مثل نوع السائل، وضغط التشغيل ودرجة الحرارة، والظروف البيئية، والمعايير الفنية، في تحديد مواصفات الأنابيب المستخدمة في أنظمة الأنابيب الصناعية. وفيما يلي، سنتناول أنواع الأنابيب المستخدمة في الأنابيب من حيث مادة صنعها.
- الفولاذ الكربوني: خيار اقتصادي وواسع الاستخدام للسوائل غير المسببة للتآكل في درجات حرارة وضغوط متوسطة إلى عالية. تُستخدم أنواع مختلفة من الفولاذ الكربوني ذات خصائص ميكانيكية مختلفة لهذا الغرض.
- الفولاذ المقاوم للصدأ: يُعد الفولاذ المقاوم للصدأ، نظرًا لمقاومته العالية للتآكل، مناسبًا جدًا لنقل السوائل المسببة للتآكل، والأغذية، والأدوية، وفي البيئات الرطبة حيث يكون احتمال تلف الفولاذ وتآكله مرتفعًا.
- الفولاذ السبائكي: تُستخدم الأنابيب المصنوعة من الفولاذ السبائكي غالبًا في تطبيقات خاصة ذات درجات حرارة وضغوط عالية جدًا، أو في سوائل ذات خصائص تآكلية شديدة.
- البولي إيثيلين: البولي إيثيلين مادة بوليمرية خفيفة الوزن، مقاومة للتآكل والمواد الكيميائية، وتتميز بمرونة عالية. وهو مناسب للاستخدام في أنظمة إمدادات المياه، والصرف الصحي، ونقل الغاز منخفض الضغط.
- البولي بروبيلين: يتميز البولي بروبيلين بمقاومة كيميائية أعلى للأحماض والقواعد من البولي إيثيلين، كما يتميز بمقاومته الجيدة في درجات الحرارة العالية. يُستخدم هذا النوع من الأنابيب في الصناعات الكيميائية والمختبرية.
النحاس: يستخدم النحاس في أنظمة تكييف الهواء وأنابيب مياه الشرب بسبب موصليته الحرارية والكهربائية العالية ومقاومته للتآكل.
تعتبر العناصر المذكورة من بين أكثر أنواع الأنابيب شيوعًا والتي يتم استخدامها في مجموعة متنوعة من أنظمة الأنابيب الصناعية، مع الأخذ في الاعتبار نوع التطبيق وطريقة التشغيل ونوع السائل وغير ذلك من الأشياء.
ما هي أنواع أنابيب الأنابيب حسب طريقة تصنيعها؟
وتؤثر طريقة تصنيع الأنابيب أيضًا على خصائصها الميكانيكية وتطبيقاتها:
- الأنابيب غير الملحومة: تُصنع هذه الأنابيب من سبائك فولاذية صلبة عبر عمليات البثق أو الدرفلة على الساخن والبارد، ولا تحتوي على أي لحامات. بفضل بنيتها المتكاملة، تتمتع هذه الأنابيب بمقاومة أعلى للضغط ودرجة الحرارة، وهي مناسبة للتطبيقات الحساسة في صناعات النفط والغاز والبتروكيماويات ومحطات الطاقة.
- الأنابيب الملحومة: تُصنع هذه الأنابيب عن طريق ثني ولحام صفائح الفولاذ. تحتوي هذه الأنابيب على لحامات ملحومة، ولكن مع تطور تكنولوجيا اللحام، أصبحت تُنتج أنابيب ملحومة عالية الجودة ومتينة للعديد من التطبيقات، بما في ذلك نقل المياه والغاز والمواد الكيميائية عند ضغط ودرجة حرارة متوسطين. تتوفر أنواع مختلفة من طرق اللحام لإنتاج الأنابيب الملحومة (مثل اللحام بالمقاومة الكهربائية – ERW، واللحام القوسي المحمي بالغاز – GMAW/GTAW، واللحام القوسي المغمور – SAW). يعتمد اختيار طريقة التصنيع على التطبيق، وضغط التشغيل ودرجة الحرارة، والاعتبارات الاقتصادية.
مراحل تنفيذ مشاريع الأنابيب
يُعدّ تنفيذ أنظمة الأنابيب إحدى الخطوات الحاسمة في تشغيل الوحدات الصناعية، إذ يتطلب دقة عالية ومعرفة فنية عالية وامتثالاً للمعايير الهندسية. ولا تضمن هذه العملية الأداء السليم للمعدات وخطوط نقل السوائل فحسب، بل تؤثر أيضاً بشكل مباشر على سلامة المجمع الصناعي ومتانته وكفاءته الإجمالية. ويتطلب التنفيذ الناجح للأنابيب تنسيقاً دقيقاً بين التصميم وتوريد المعدات والعمليات الميدانية لإنشاء نظام موثوق ومستدام. وقد قدّمنا في هذا القسم خطوات تنفيذ الأنابيب.
- التصميم الهندسي: يشمل التصميم الهندسي إعداد الرسومات التفصيلية، والمواصفات الفنية للمواد والمعدات، والحسابات المتعلقة بالضغط ودرجة الحرارة وانخفاض الضغط والإجهاد، ووضع تعليمات التنفيذ والاختبار. في هذه المرحلة، تُستخدم أيضًا برامج متخصصة لتصميم الأنابيب مثل AutoCAD وغيرها.
- التوريد: يشمل التوريد عملية تجهيز وتوريد الأنابيب والوصلات والصمامات والدعامات وغيرها من المعدات اللازمة للمشروع بناءً على مواصفات التصميم الفني.
- التنفيذ (الإنشاء والتركيب): تشمل هذه المرحلة قطع الأنابيب بالأطوال المطلوبة، وتجهيز حواف الأنابيب للحام، وتجميع الأجزاء، وتركيب الدعامات والحوامل، وإجراء عمليات التفتيش أثناء التنفيذ لضمان الامتثال للرسومات والمعايير.
- الاختبار والتشغيل: بعد اكتمال التركيب، يخضع نظام الأنابيب لاختبارات مختلفة لضمان عدم وجود تسريبات وعمله بشكل صحيح. تشمل الاختبارات الشائعة الاختبار الهيدروستاتيكي والاختبار الهوائي.
- وأخيرًا، في حال نجاح نتائج الاختبار، تُجرى عمليات التفتيش النهائية ويُجهّز النظام للتشغيل.
الكلمات النهائية: مقدمة عن عملية الأنابيب ومقدمة عن أنواع أنظمة الأنابيب الصناعية
تُعدّ الأنابيب، باعتبارها إحدى الركائز الأساسية لمختلف الصناعات، عنصرًا حيويًا في نقل السوائل بأمان وكفاءة واستدامة. يُعدّ الفهم العميق لمكونات أنظمة الأنابيب وتصميمها وأنواعها ومعاييرها أمرًا بالغ الأهمية للمهندسين والفنيين والمهنيين العاملين في هذا المجال. مع التقدم التكنولوجي المتزايد وتغير احتياجات الصناعات، ستتضح أهمية الأنابيب في ضمان الأداء الأمثل والآمن للعمليات الصناعية مستقبلًا. وبالنظر إلى النقاط المذكورة في هذه المقالة، ستلعب أساليب البناء وتقنيات التركيب والصيانة دورًا هامًا في تحسين كفاءة أنظمة الأنابيب وخفض تكاليفها.
